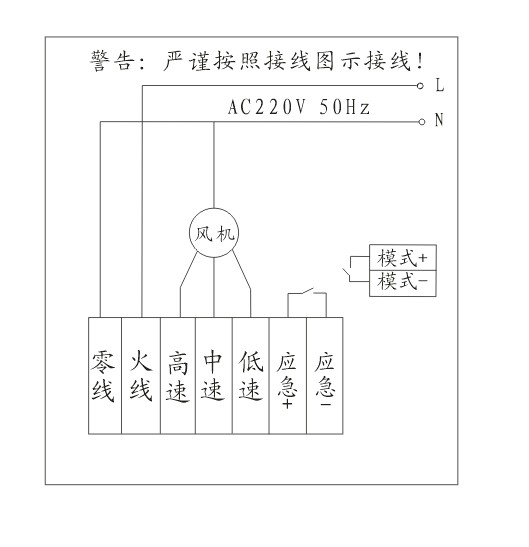

1.房间温控器侧，如下图。各接口说明：

  1）零线：接220V交流电的零线

  2）火线：接220V交流电的火线

  3）高速：接室内风盘风机高速

  4）中速：接室内风盘风机中速

  5）低速：接室内风盘风机低速

  6）应急+：接室外机组的应急开关+

  7）应急-：接室外机组的应急开关-

  8）模式+：接室外机组的模式开关+

  9）模式-：接室外机组的模式开关-

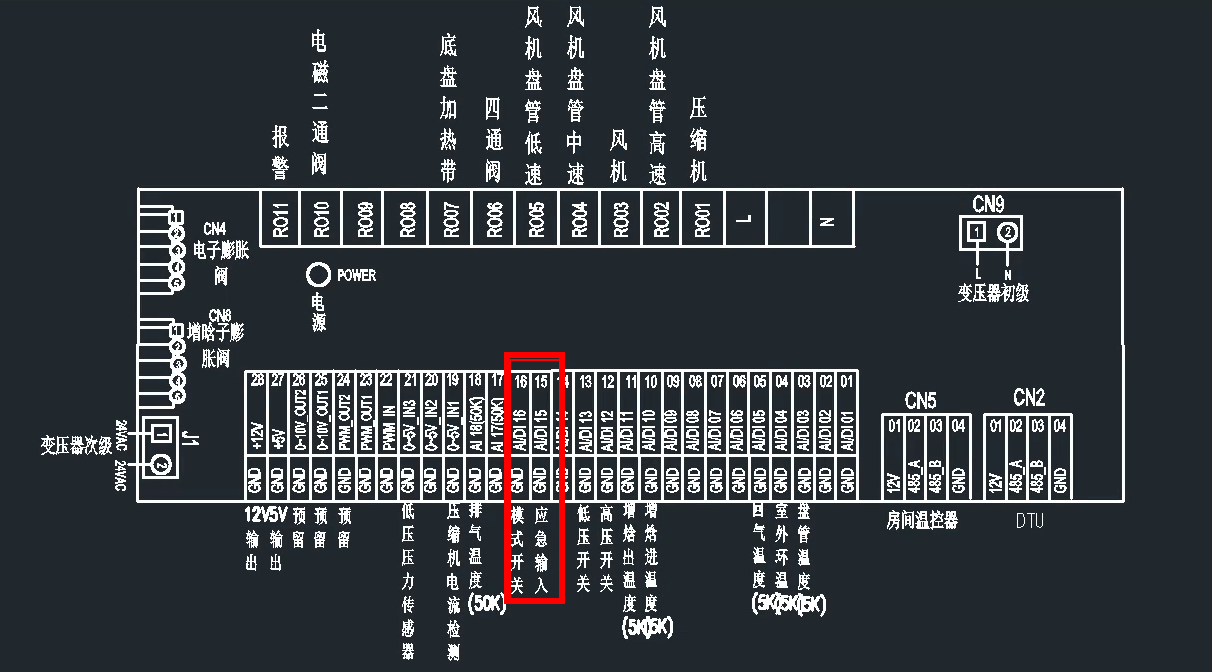

2.室外机组侧

1）将机组参数H02更改成1

2）断开下图15号模式开关，16号应急开关插座的短接线

3）将室内的房间温控器的“应急+”与“应急-”连接至室外机组的“应急输入”与“GND”

4）将室内的房间温控器的“模式+”与“模式-”连接至室外机组的“模式输入”与“GND”
