常规热水系统中只有一个水箱

用循环水泵把热泵产生的热量

转移到水箱中

对水箱中的冷水逐步加热

待冷水达到设定温度和

热泵停止工作

热水供用户使用

当水箱水位降低到一定温度后

再进行补水

一个热泵热水系统

就是补水、加热、供热水

三个工程过程

周而复始的工作

每一个过程出现的故障

都会造成整个热水系统停止工作

影响使用

下面就来一起探讨容易被忽略的回水和补水系统

 为什么需要回水控制系统?

当末端长时间不用水时

水管里的水温会下降

为了保证各个用水点供水的温度

即开水龙头出热水

系统应设置1套定温回水装置

  回水系统控制原理

在供水管路中

最不利点水温低于设定温度

比如40℃（可根据实际情况设定温差）时

先后打开回水电磁阀和供水增压泵

把管内的冷水顶回到水箱

以保证打开水龙头就出热水

当最不利点水温达到设定温度

供水增压泵和回水电磁阀先后停止运行

 补水控制原理

（1）

箱内需要装液位控制器

分为高中低三挡

系统水箱启动恒温55℃

水位启动恒水位高水位S1

（2）

当水箱水位低于低水位时S3时

系统马上补水（强制补水）

当水箱水温≤45℃时

水箱水位高于低水位S3时

水箱暂停补水

进行循环加热

使水箱保持在45℃以上

待水箱水温回升到≥45℃后

重新进入加水状态

上述温度都可根据工程实践情况进行调节

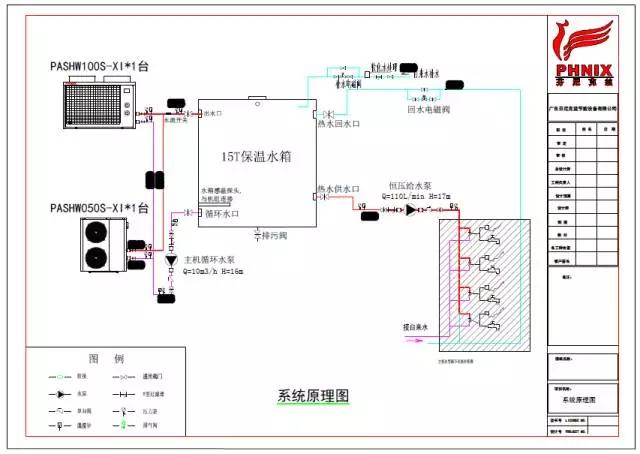

热水工程原理图
